產品特點
● 低成本、小體積模塊化設計
● 模擬信號采集，隔離轉換RS485或RS232輸出
● 測量精度優于0.05%
● 自動選擇RS485或RS232輸出，可程控校準模塊精度
● 信號輸入與輸出直接隔離電壓3000VDC
● 寬電源供電范圍：8~50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 支持Modbus RTU總線通訊協議
典型應用
● PLC、DCS信號遠程測量、監視和控制
● 智能樓宇控制、安防工程等PC監測系統
● RS232或RS485總線工業自動化控制系統
● 工業現場數據的獲取與記錄
● 電力設備、醫療儀器、工控產品開發
● 4-20mA信號采集轉換及遠程變送

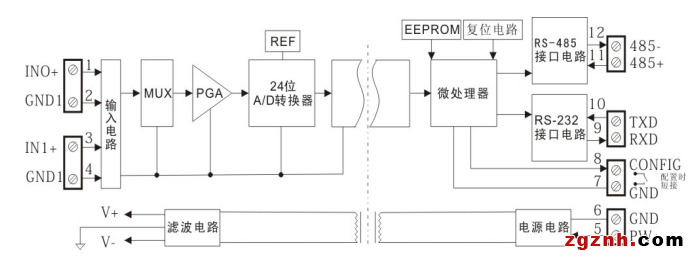

ISO 4021 信號隔離采集模塊，可以用來測量一路電壓或電流信號，也可以用來測量?jī)陕房梢怨驳厍也粫?huì)互相干擾 的電流或電壓信號。
1、 模擬信號輸入 24 位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。 具體電流或電壓輸入量程請看產品選型，測量?jī)陕沸盘?hào)時兩路輸入選型必須相同。 Shenzhen Sunyuan Technology CO., Ltd. Page 1 of 13 ISO Series AD Isolation Converter
2、 通訊協議 通訊接口： 1 路標準的 RS485 通訊接口或 1 路標準的 RS232 通訊接口，訂貨選型時注明。 通訊協議：支持兩種協議，命令集定義的字符協議和 Modbus RTU 通訊協議?？赏ㄟ^(guò)編程設定使用那種通訊 協議，能實現與多種品牌的 PLC、RTU 或計算機監控系統進行網絡通訊。 數據格式：10 位。1 位起始位，8 位數據位，1 位停止位。 通訊地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網 絡最長距離可達 1200 米，通過雙絞屏蔽電纜連接。 通訊接口高抗干擾設計，±15KV ESD 保護，通信響應時間小于 100mS。
3、 抗干擾 可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字 濾波，也可以很好的抑制來自電網的工頻干擾。
4-20mA/0-5V轉RS232/RS485 模擬數據采集器（AD隔離轉換器）
4-20mA/0-5V轉RS232/RS485 模擬數據采集器（AD隔離轉換器）

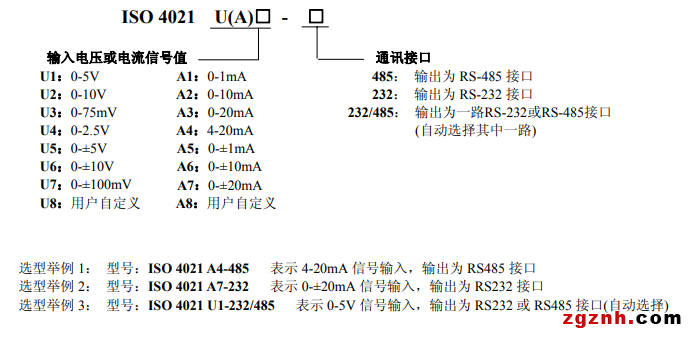

產品產品選型
