產品特點
低成本、小體積模塊化設計，可與ISO 4021配對使用
RS485或RS232數字量隔離轉換成標準模擬信號輸出
模擬信號輸出精度優于0.2%
可以程控校準模塊輸出精度
信號輸出與通訊接口之間隔離耐壓3000VDC
寬電源供電范圍：8-50VDC
可靠性高，編程方便，易于安裝可布線
用戶可編程設置模塊地址、波特率等
可設置成主機來讀取ISO 4021產品數據實現遠程采集
支持Modbus RTU 通訊協議
典型應用
數字量隔離轉為標準模擬量輸出
智能樓宇控制、安防工程等應用系統
RS232/RS485總線工業自動化控制系統
工業現場控制信號隔離及長線傳輸
社保運行調試與控制
傳感器信號的遠程傳輸及信號還原
工業現場執行器數據給定
電力社保、醫療儀器、工控產品開發
PLC、DCS信號遠程測量、監視和控制

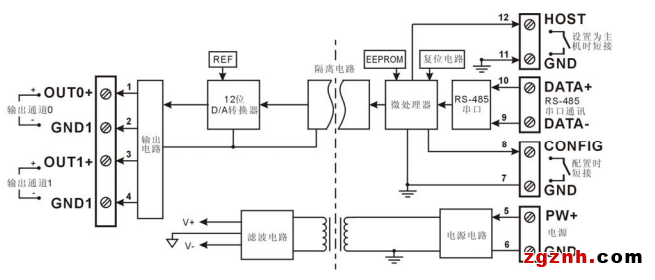

RS232/RS485轉4-20mA/0-10V隔離轉換數據采集器產品原理框圖
RS232/RS485轉4-20mA/0-10V隔離轉換數據采集器
功能簡介
ISODA 信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或 電壓信號。
模擬信號輸出 12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。 具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。 ISO Series Data Acquisition Isolation Transmitterr
通訊協議
通訊接口： 1路標準的RS485通訊接口或1路標準的RS232通訊接口，訂貨選型時注明。
通訊協議：支持兩種協議，命令集定義的字符協議和Modbus RTU通訊協議。可通過編程設定使用那種通訊協 議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。 數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；
通訊網 絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
抗干擾 可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾 波，也可以很好的抑制來自電網的工頻干擾。
RS232/RS485轉4-20mA/0-10V隔離轉換數據采集器

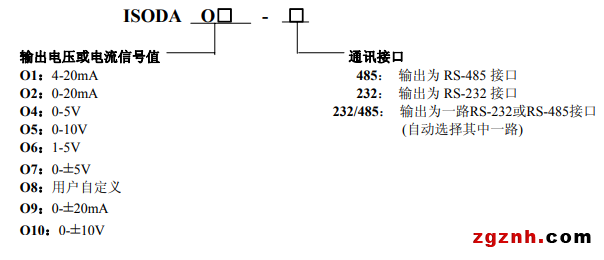

產品選型
選型舉例 1： 型號：ISODA O1-485 表示 4-20mA 信號輸出，輸出為 RS-485 接口
選型舉例 2： 型號：ISODA O4-232 表示 0-5V 信號輸出，輸出為 RS-232 接口
選型舉例 3： 型號：ISODA O7-232/485 表示 0-±5V 信號輸出，輸出為 RS-232 或 RS-485 接口(自動選擇)
RS232/RS485轉4-20mA/0-10V隔離轉換數據采集器
通用參數 (typical @ +25℃，Vs為24VDC)
輸出類型： 電流輸出 / 電壓輸出
精 度： 0.2%
輸出失調： 電流輸出 ±0.5 uA/℃ ，電壓輸出 ±0.1 mV/℃
溫度漂移： ±20 ppm/℃ (±30 ppm/℃, 最大)
輸出帶載能力：電流輸出 350? (4-20mA/0-20mA/0-±20mA電流輸出)
電壓輸出 10mA(0-5V/0-10V/0-±5V電壓輸出)
通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（300、600、1200、2400、4800、9600、19200、38400bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 50 VDC 寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1.5W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 通訊接口 / 輸出 之間： 3KVDC，1 分鐘，漏電流 1mA 其中通訊接口和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 83 mm x 37 mm x 51mm
