■ 產品介紹

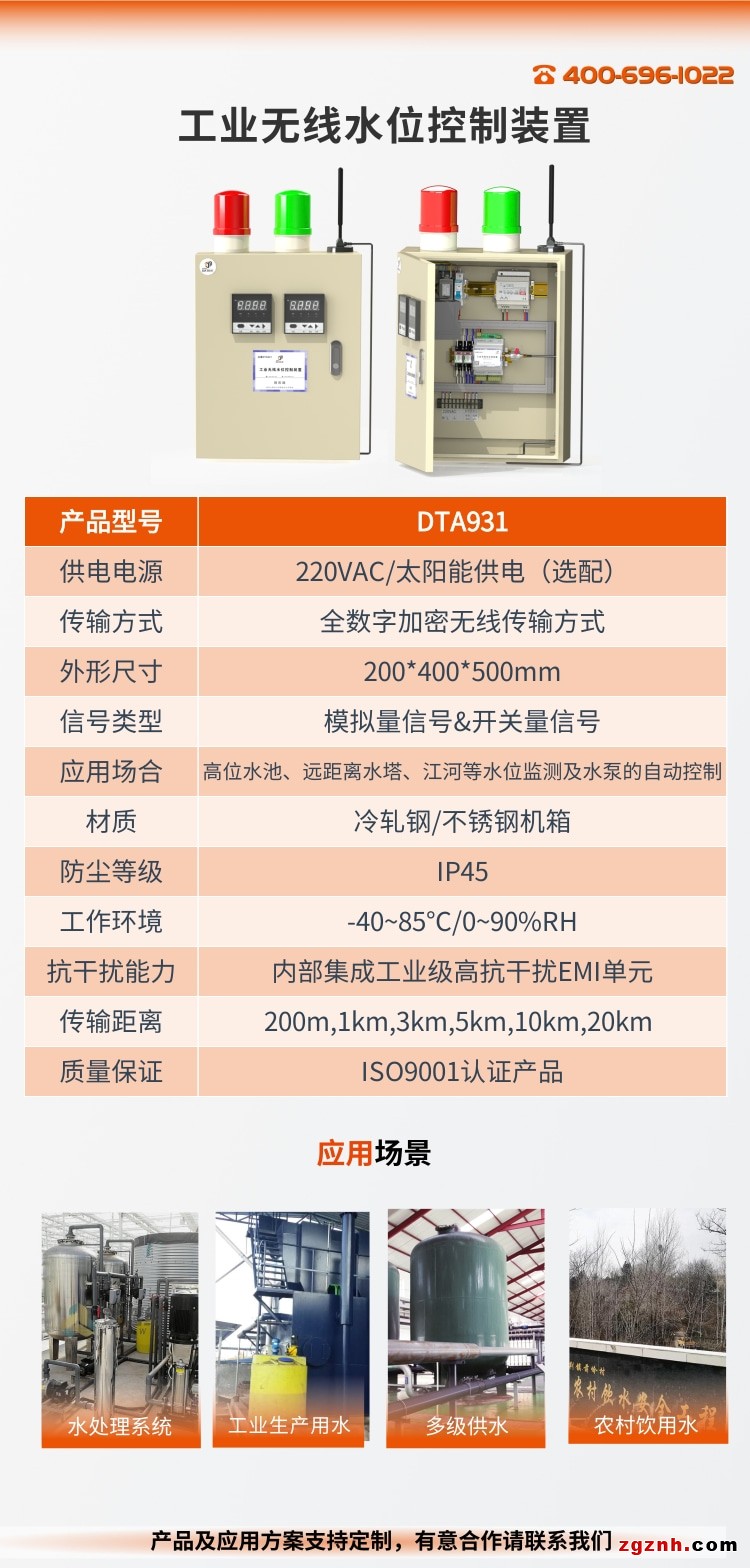

   ◆ 達泰水池水泵無線控制器-DTA931FHY

DTA931FHY水位無線控制系統采用全數字無線通信技術實現遠距離水位開關信號的傳輸和遠程控制，主要是針對遠距離的水塔、山頂蓄水池及江河水位監測而設計的全自動無線電測控系統。
DTA931FHY水位無線控制系統既可以監視水位的變化，同時還可以自動控制水泵的啟停。水位DTA931FHY遠距離無線測控系統，不需要挖溝布線，只要在水池里安裝水位監測開關，和DTA931FHY無線開關量發射器連接，接入電源或者利用太陽能電源給DTA931FHY無線發射裝置供電，就可實現山上蓄水池、高位水塔水位無線監測功能。

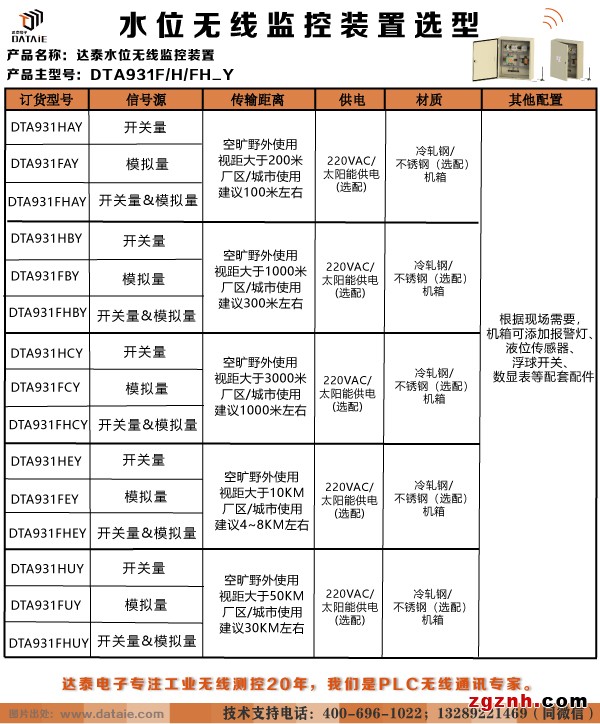

■ DTA931FHY產品選型

■ 產品優點

1. 不用插卡，沒有運行費用；適合于山頂水池、遠距離水塔、江河等水位監測及水泵的自動控制。

2. 超遠距離無線電傳輸；無線傳輸距離大于3-5公里，可以架設中繼器實現無障礙傳輸，距離可達到10公里以上。

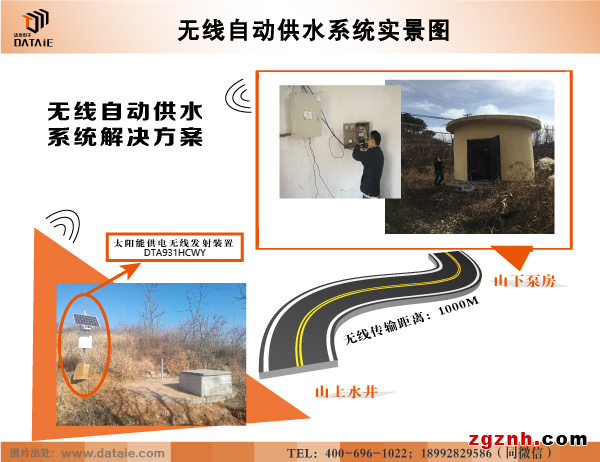

3. 山上水池附近沒有電源也能使用；配備太陽能供電系統，對于山上沒有動力電源的情況可以采用太陽能電源供電

■ 太陽能電源

如果山上沒有電源，可以采用太陽能供電方式。達泰公司的DTA931FHWY型太陽能直流供電電源，配備了大容量太陽能專用電池，具有強大的持續工作能力。一次充足電能，能夠持續提供系統6天連續陰雨天的工作電能。適合緯度在南北65°的全球 大部分地區使用。

西安達泰電子，智能化改造，工業無線通訊，無線plc，達泰電子，無線收發模塊，工廠改造成功案例，無線模擬量傳輸，無線供水，農村飲用水供給

■ 應用場景

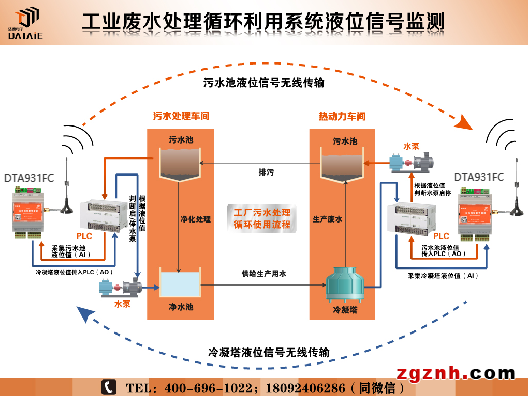

1. 應用場景一：工廠廢水循環利用系統液位全自動無線控制

噴涂車間工業廢水凈化后水源用作動力車間冷凝塔循環使用，凈化過程以及動力車間水池液位無線監控。

水池液位信號無線傳輸解決方案：

無線通訊方案示意圖 ▼

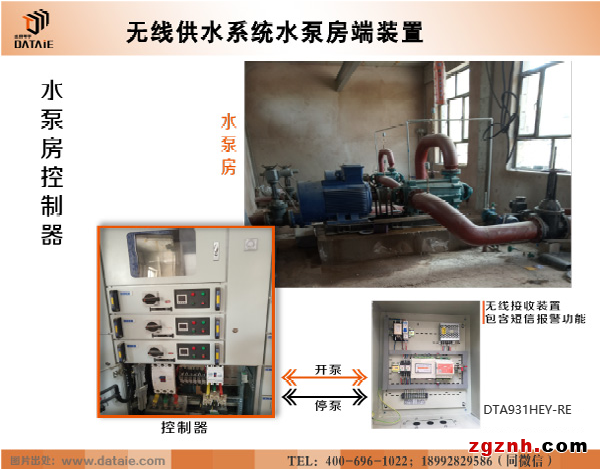

2. 應用場景二：農村飲用水安全工程無線上水方案

農村自來水飲水庫水泵無線控制。

無線通訊方案示意圖 ▼

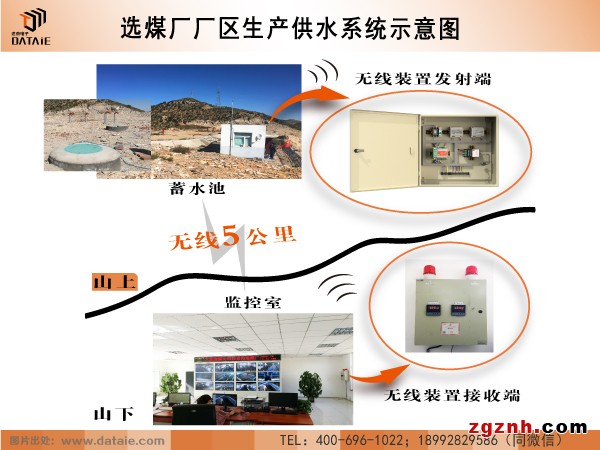

3. 應用場景三：煤礦生產廠區山上水源地供給山下生產用水無線監控

山上有兩個水池，供給山下煤礦的生產用水。需要在山下的集控室內實時監測水池液位的數據并且在某一指定低液位處報警。 在低液位報警的時候，控制室要能夠及時上水。如果供水不及時，會滯待煤礦正常的生產作業。

無線解決方案：

根據以上信息，PLC無線通訊團隊針對這些剛性需求訂制出了一套完整的無線通訊解決方案。特別說明的是，該項目中所用到的無線通訊設備以及相關的顯示和報警設備都被集合在了一套無線通訊裝置中。用戶在現場使用的時候，不需要對無線通訊設備做任何程序上的調整。只需要在數顯表上設置需要報警的水位值就可以。
無線通訊方案示意圖 ▼

4. 應用場景四：永登新建工廠基地生產用水無線監控

無線通訊方案示意圖 ▼

■ 無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，24小時之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供 可靠的技術支持與售后服務。

■ 用戶實例

● 象州縣污水處理廠，污水池流量監控，5公里

● 寧波心正環保，污水池排水控制太陽能供電，1公里

● 廈門古龍食品有限公司，生產用水監控，500米

● 石家莊制藥集團，深水井水位監測2發1收，3公里

● 陜西渭南熱電廠，蓄水池水位監控及遙控水泵啟停，3公里

● 上海人民水泵廠，山上水池水位遙控山下水泵啟停，2公里

● 北京首鋼集團，15口深水井4路模擬量監測

● 伊春鹿鳴礦業有限公司，太陽能供電水位無人控制系統，3公里

● 石橫特鋼集團，水池水位監測2發1收，3公里

● 大連山特礦山設備有限公司，山上液位監測，2公里

● 華能臨沂發電有限公司，蓄水池無線控制水泵啟停，3公里

● 興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米

● 河北元信環保科技開發有限公司,污水池排污無線控制，100米

● 丹江口自來水公司，蓄水池水位無人值守控制水泵啟停，3公里

● 瀘州納溪百吉水務有限公司，山上水池水位無線監測系統，4.1公里

● 太原市潤民環保節能有限公司,水池高低液位和值班室無線控制,200米

■ 公司簡介

         西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、快捷”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明專利，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業供應商，參與沿線建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
