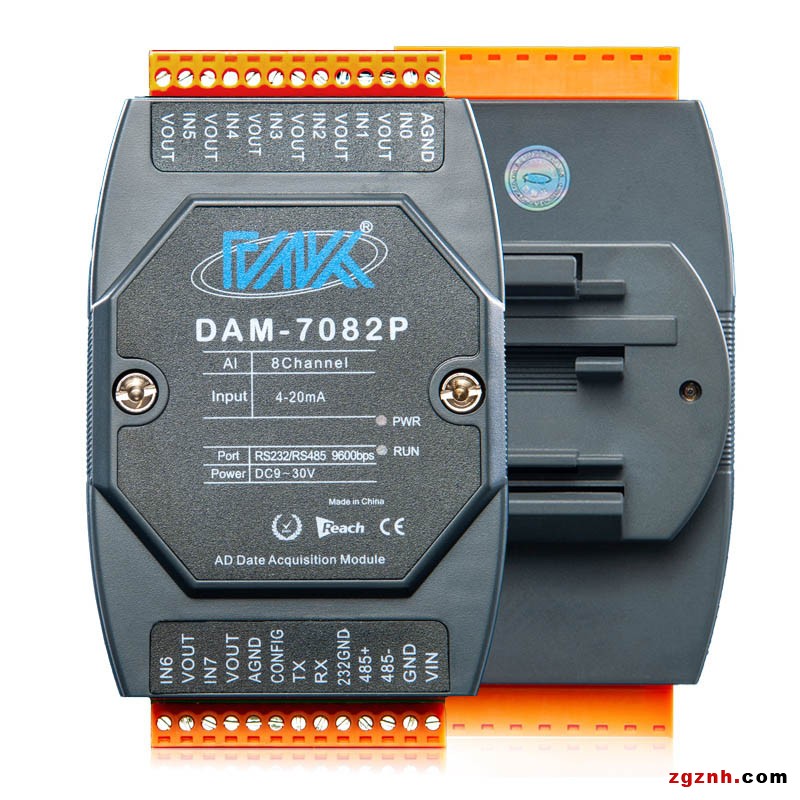

深圳市誠控電子8路帶24V供電4-20ma兩線制傳感器專用模塊DAM-7082P產品簡介

深圳誠控電子提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

支持Modbus協議是一種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡可以和其它設備之間進行通信。

DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232/RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-7082P模擬量輸入型數據采集器，支持8路單端模擬信號同時采集；模塊采用高性能16位AD芯片，采集測量精度±0.1%。適用于采集工業現場的各種電壓和電流信號。

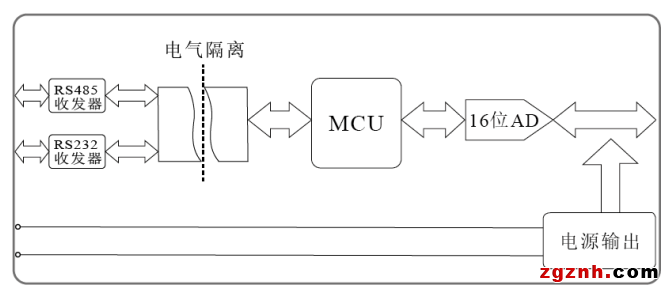

DAM-7082P采用光電隔離技術，有效保障數據采集可靠及安全。

模擬信號輸入：配置有最多 8 路 16 位模擬輸入通道。適用于采集工業現場的多種電流測量，特別使用與兩線制 4-20mA 傳感器測量。

通訊接口： 標準的RS485通訊接口和標準的RS232通訊接口，下單可進行標注。

數據格式： 使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如:量程是0~20mA，那

么返回?cái)?shù)據的單位為mA

通訊協議： 支持兩種協議，命令集定義的字符協議和Modbus RTU通訊協議?？赏ㄟ^(guò)編程設定使用哪種通訊協議，能實現與多種品

牌的PLC\RTU或計算機監控系統進行網絡通訊。

通訊地址：

（0~255）和波特率（300、600、1200、2400、4800、9600、19200、115200bps)均可設定；通訊網絡最長距離可達1200米，通過

雙絞屏蔽電纜連接，通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

抗 干 擾 ： 可根據需要設置校驗和模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑

制來自電網的工頻干擾。

產品參數：

輸入通道：8路單端

輸入量程：20mA；

AD轉換分辨率：16位

測量精度：±0.1%（典型值）

轉換速率：20 次/秒（全通道）

輸出電壓：DC 24V

工作溫度：-40℃～85℃

隔離耐壓：DC 2500V

工作電源：DC+10～+30V

輸出電流：?jiǎn)温纷畲?40mA，合計最大 200mA

功耗：小于 1W(不計外部傳感器消耗)

ESD保護：±15KV

支持 MODBUS-RTU 及自定義 ASCII 協議

支持模塊主動發送數據模式

地址/波特率/量程可由用戶配置

輸入端過壓保護，過流保護，并有低通濾波；電源反接保護

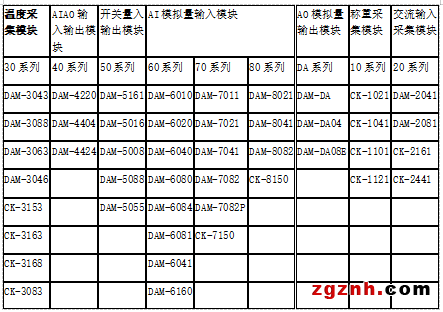

產品選型：

產品系列                                                 輸入信號                                        通訊接口

 DAM-7082P (單個產品有8個通道）   4-20mA專用傳感器模塊          485：輸入為RS-485接口

                                                                                                            232：輸入為RS-232接口

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
