煉焦區裝煤車與煤塔之間PLC遠距離無線通訊技改

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

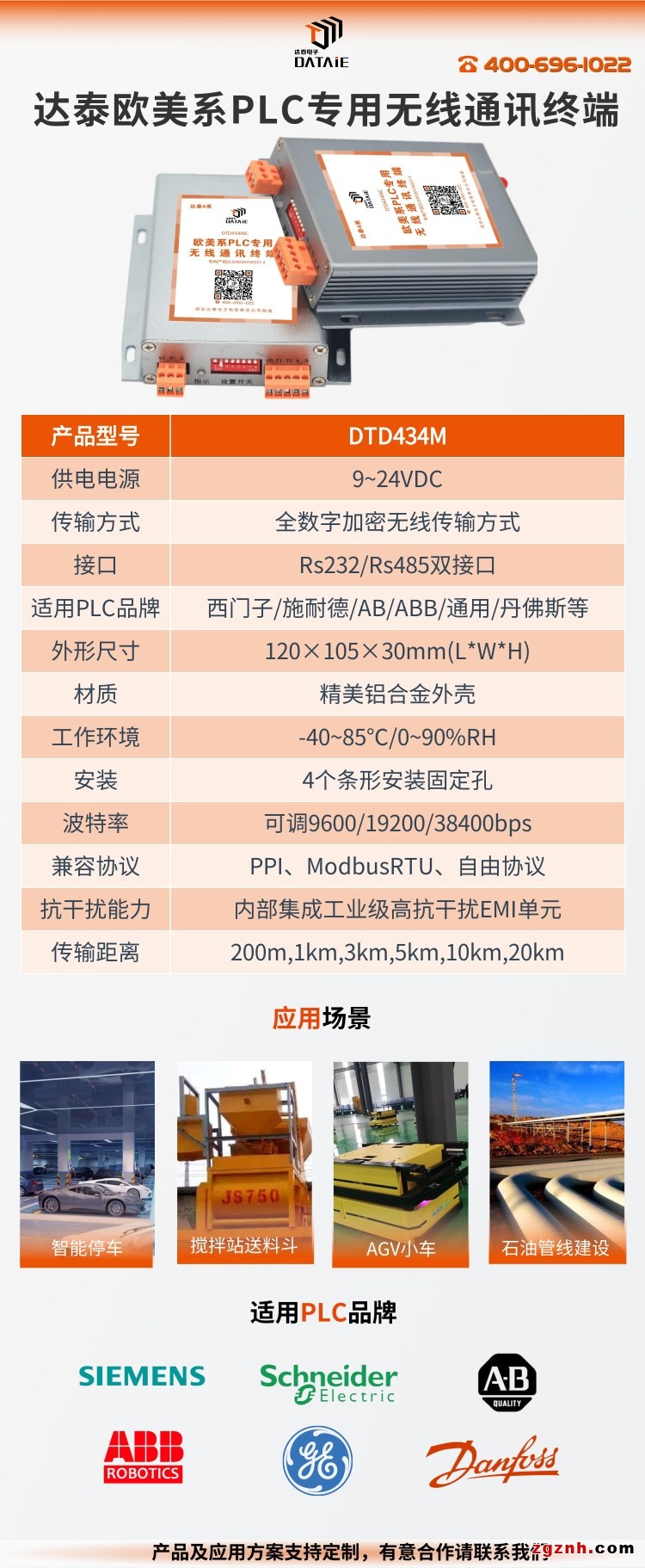

一、產品介紹

西安達泰電子4系西門子PLC無線通信模塊—DTD434M是針對歐美系PLC的通訊特點而研制開發的，專門用于工業場合的工業級無線通訊產品.西門子PLC無線通信模塊內嵌RS232/RS485雙接口，完全兼容并自適應西門子PPI協議、莫迪康標準MODBUS協議等。西門子PLC無線通信模塊具有無需編程，不需要二次開發的特點，因此西門子PLC無線通信模塊可以直接替代RS232/RS485等傳統有線傳輸方式，為工廠解決布線的困擾。

西門子PLC無線通信模塊能與西門子PLC、組態軟件、人機界面、觸摸屏、測控終端等工控產品組成無線測控網絡，實現西門子無線PPI協議、無線MODBUS協議的組態，為工業測控領域提供了中短距離無線通訊的可靠簡單高效的解決方案。大大縮短工程項目時間，徹底解決有線方案施工繁瑣、設備后期維護成本高等難題，并且由達泰電子生產的西門子PLC無線通信模塊在后期也不會產生運行費用。

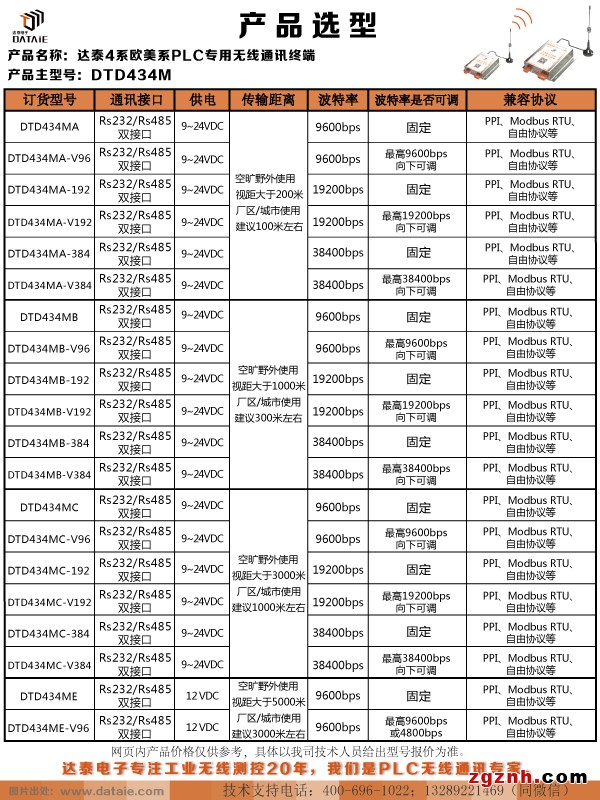

二、產品選型

西門子、施耐德及ABB等歐美系PLC專用無線通訊終端-DTD434M

plc無線通信模塊，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，組態王無線模塊，力控?zé)o線模塊，電腦與plc無線傳輸，西安達泰電子,工廠無線技改

三、煉焦區裝煤車與煤塔之間PLC遠距離無線通訊技改

改造背景

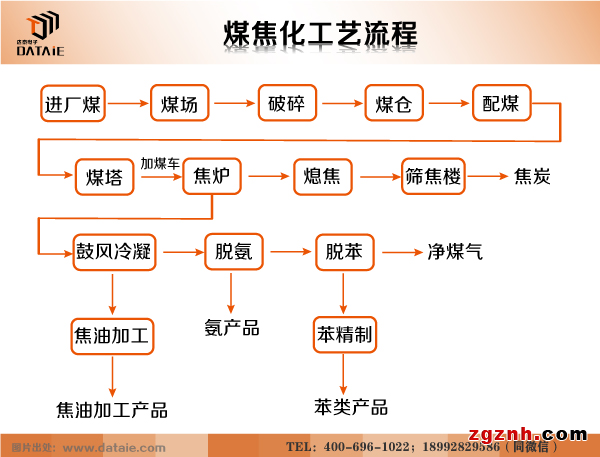

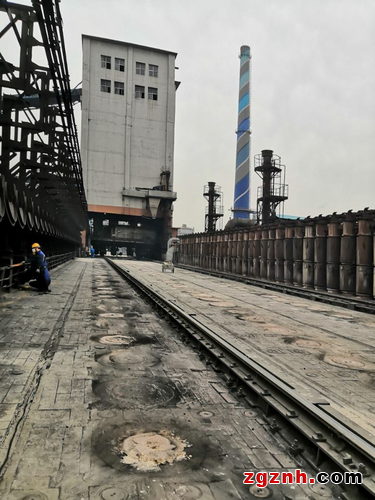

在鋼鐵制造流程中，煉焦車間主要負責動力煤的輸入、供料、煉焦等工作。裝煤車主要擔負著在煤塔下接煤、承載煤餅、開關焦?fàn)t機側爐門、推焦、裝煤等操作任務。

在過去，裝煤車的運行操作主要憑借操作人員的視覺和經驗，致使設備的使用壽命縮短。后來加入以PLC、變頻器為核心的自動化控制系統來規范裝煤車的運行操作流程。此舉有效減少因操作不當對裝煤車而造成的損壞。但隨之而來的問題則是由于裝煤車屬于移動運行車輛，如果工作人員想要遠程監控車輛的運行狀態，或進行急停操作的數據傳輸線路尚無良好的解決辦法。用戶想到采用無線方式解決2臺裝煤車與就地PLC控制柜的數據傳輸問題。

無線解決方案

根據用戶需求，達泰無線通訊技術人員決定采用DTD434MC-達泰歐美系PLC無線通訊終端來實現裝煤車系統的無線改造。裝煤車駕駛室與就地PLC程控柜所用的PLC為西門子S7-1200。建立數據傳輸線路的無線通訊，也就意味著需解決三臺S7-1200 PLC之間1主2從的通訊問題。主站為位于煤塔的就地PLC程控柜，從站分別是兩輛裝煤車。將3塊DTD434MC-達泰歐美系PLC無線通訊終端，分別通過S7-1200 PLC的Rs485接口對接，不需要再做其他設置，就可以實現3KM內3臺西門子S7-1200 PLC之間的無線通訊功能。

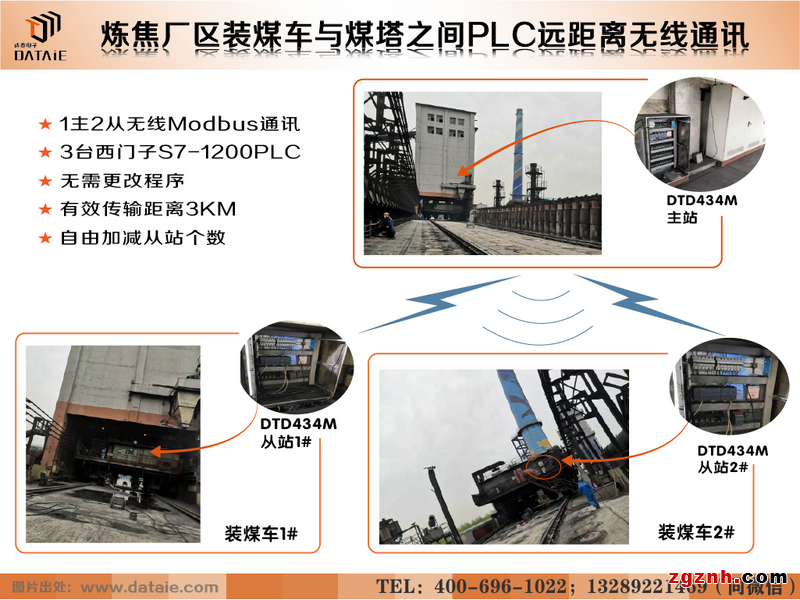

無線通訊方案示意圖 ▼

plc無線通信模塊，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，組態王無線模塊，力控?zé)o線模塊，電腦與plc無線傳輸，西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

plc無線通信模塊，無線通信模塊，遠距離無線模塊，無線傳輸設備，無線遠程模塊，485通訊模塊，組態王無線模塊，力控?zé)o線模塊，電腦與plc無線傳輸，西安達泰電子,工廠無線技改

五、成功案例

? 寶鋼湛江鋼鐵有限公司，消防用水流量無線監測，5KM
? 鞍山鋼鐵集團公司，廠區內分散多點模擬量無線傳輸，1KM（多項目使用）
? 河北天柱鋼鐵公司，廠區內多處流量計信號采集，（多項目使用）
? 包頭鋼鐵（集團）有限責任公司，實現水池水泵無線自動控制功能，1.5KM
? 吐魯番中企銅業有限公司，4個雷達液位計與PLC模擬量無線傳輸，2公里
? 平莊煤業(集團)有限責任公司,礦區各區域水池液位以及PLC和組態軟件無線通訊,5Km
? 四川某鈦業股份有限公司，30多臺分布儀表4-20mA信號傳輸?shù)讲煌珼SC系統上，2KM
? 龍口礦業集團有限公司，泵房混合信號和DCS無線控制，2千米
? 浙江省青山鋼鐵有限公司，西門子PLC之間無線通訊，500M
? 山西長治鋼廠，主站300PLC和6個移動車子無線，150M
? 吉林首鋼通化鋼廠分公司，廠里6個模擬信號通過無線傳DCS上 ，300M
? 首鋼集團有限公司遷鋼公司燒結廠，現場傳感器到PC，600M
? 中鋼集團邢臺軋軌廠，行車上接近開關通過無線傳到手持機，50M
? 安陽鋼鐵集團有限責任公司，分散儀表模擬量信號到PLC，300M
? 安徽馬鞍山鋼廠，堆取料機到DCS上，300m
? 上海寶鋼，天車上的8個報警信號4個不同地方接收，100M
? 赤峰遠聯鋼廠，鼓風機高壓變頻器遠程無線調速系統，2公里
? 寧波鋼鐵有限公司，壓力閥門一發兩收，1公里（多項目使用）
? 中鋼集團新型材料（浙江）有限公司，PLC無線控制小車運行
? 營口嘉晨集團鋼鐵廠，移動小車和地面除塵無線，300米
? 持續更新

六、服務介紹

1. 關于產品

我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。

2.關于快遞

我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃?dòng)聯系我們溝通解決。

3.關于發貨

生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。

4. 售后服務

我公司提供的產品，如因產品質量問題（人為因素?fù)p壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。
