焦化廠備煤車間斗輪機與就地程控站無線通訊技改

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系雙向無線開關量信號傳輸器 DTD112H實現點對點的開關量信號遠傳功能，每個終端有4-8DI/4-8DO，兩端的模塊輸入與輸出相互對應。

DTD112H通過無線方式傳輸工業現場的開關量信號，遠距離輸出控制信號并直接控制繼電器動作。運用全數字無線加密傳輸方式保證數據安全可靠，傳輸距離20公里。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用?？梢灾苯舆B接機動設備，DCS，PLC等設備，發射端與接收端成套使用。

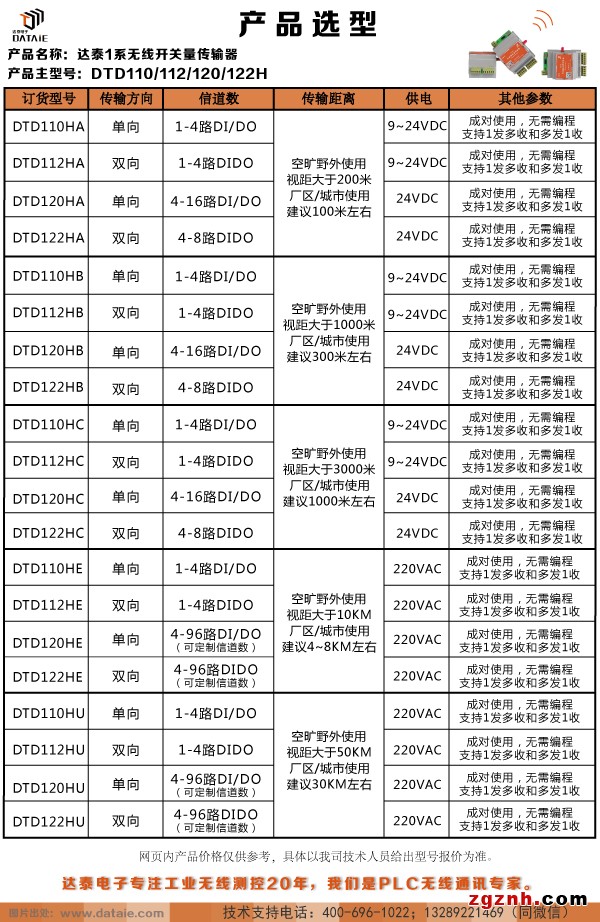

二、產品選型

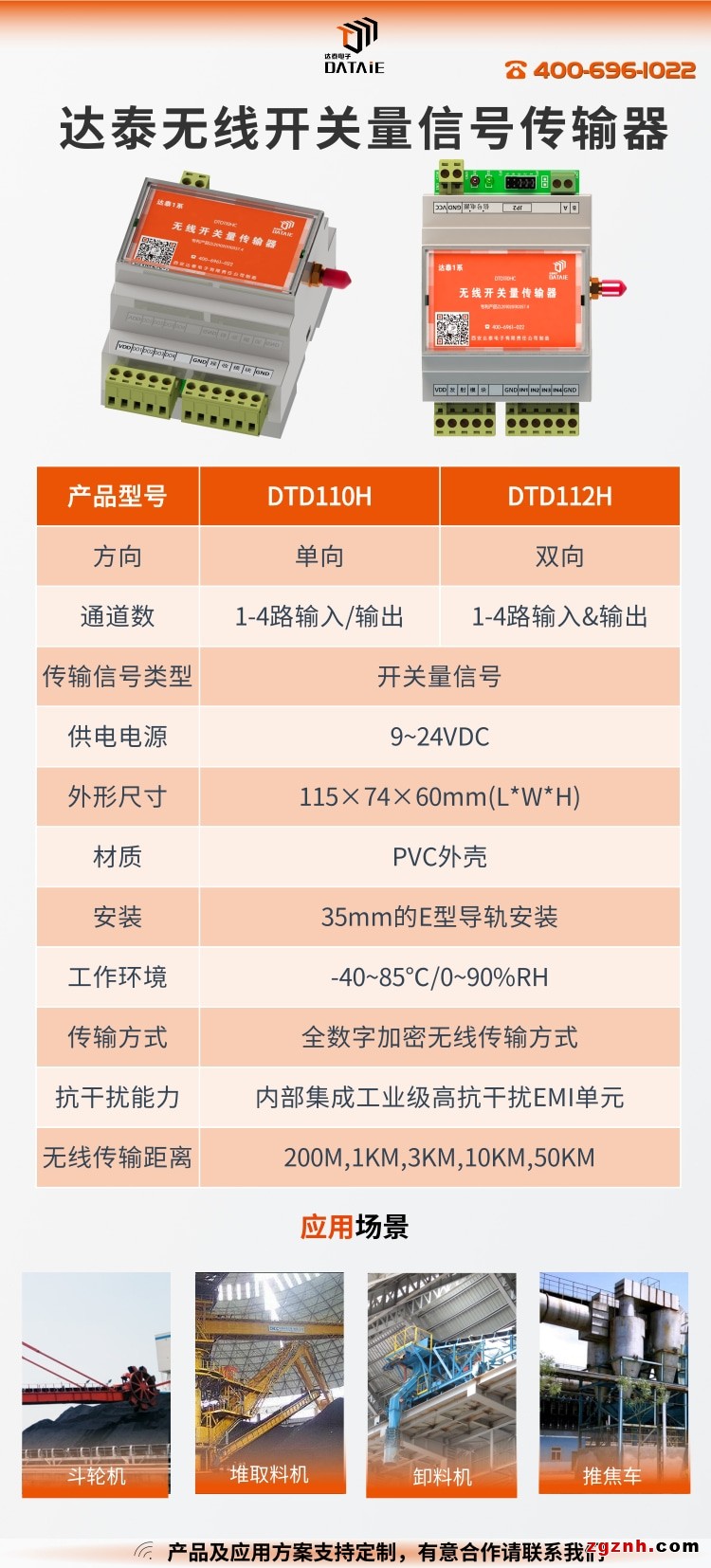

達泰1系雙向開關量信號無線傳輸器-DTD112H

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器,西安達泰電子,工廠無線技改

三、備煤車間斗輪機機無線技改

改造背景

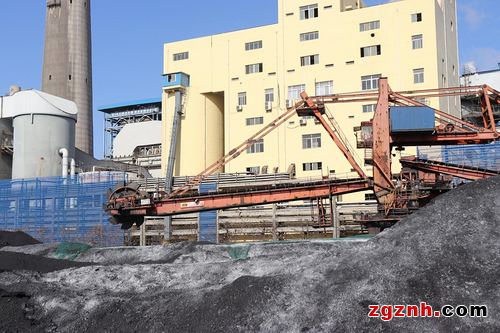

備煤車間主要承擔全廠動力煤的輸入、破碎、存儲、混勻工作。斗輪機作為對散料連續堆取作業的高效裝卸機械，是焦化廠區煤粉運輸工作中的主力軍之一。用戶希望通過無線數據傳輸方式，實現2臺斗輪機與其就地PLC控制柜之間急停信號交換功能，從根本解決斗輪機與就地程控數據傳輸線路的頻繁故障問題。地面PLC控制柜與斗輪機之間相距約為500米。

無線解決方案

根據用戶需求，達泰無線通訊技術人員決定在斗輪機駕駛室和地面PLC控制柜分別安裝一塊DTD112HC達泰無線雙向開關量信號傳輸器，每個無線傳輸器提供2DI2DO通道，實現斗輪機急停信號的無線控制與反饋功能。

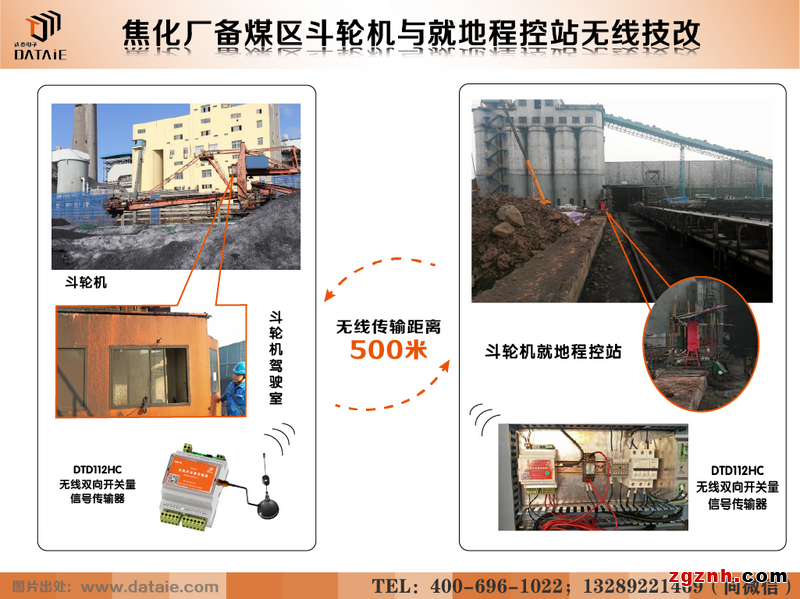

無線通訊方案示意圖 ▼

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器,西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
