從風車抽水到風力發電，作為清潔無公害的可再生能源，風能自古以來就被廣泛利用。尤其在現今社會，合理有效的利用清潔能源是降低碳排放、實現碳中和，促進經濟社會可持續發展的重要措施。

江蘇如東陸地?fù)Q流站是實現海陸風能運輸?shù)闹匾h(huán)節之一，是亞洲首座也是目前世界上規模最大的柔性直流輸電項目。換流站有大量的電氣開關及高壓設備，對溫濕度有著較高的要求，穩定的暖通系統是整個系統安全運行的基石。

基于專業技術的沉淀和對行業應用的理解，菲尼克斯電氣為該項目提供了基于PROFINET協議一網到底的自動化解決方案，包含端子、超薄繼電器、RFC 460R冗余PLC控制器、VISU+上位機及IO等產品。

<1>.RFC 460冗余控制器

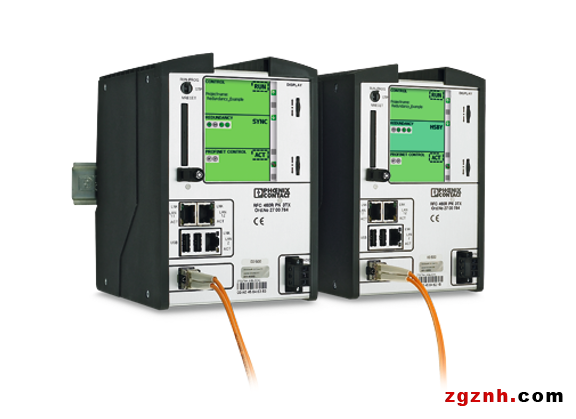

RFC 460R冗余控制器

RFC 460冗余控制器擁有1.5G HZ主頻的強勁性能，千兆光纖數據同步接口，同時還擁有獨特的雙鏈路冗余機制，意味著即使同步光纖斷開，也能通過千兆以太網口進行高速數據同步，保證系統的可靠性。

RFC 460R還擁有以下優點：

● 高像素顯示，顯示運行狀態與診斷信息

● 通過參數存儲卡存儲備份數據，易于維護

● 一體化設計，無需背板，集成三個以太網口

● 集成網絡風暴抑制功能，抗干擾能力更強

在冗余系統中，不但控制層需要穩定運行，監控系統也要實現不間斷可視化。在該項目中，菲尼克斯電氣提供的AX-OPC Server軟件能夠根據冗余控制器的主備狀態自動切換數據流，從而實現監控系統的無擾動切換。此外，通過Modbus TCP協議將數據上送到整個陸流站的一體化后臺系統。

<2>.SE IO

暖通系統是一套典型的分布式控制系統，在不同的區域需要布置數量可觀的小型控制箱。在這樣的需求下，Smart Element(SE)系列精巧的IO以及超薄的PLC-RSC系列的繼電器能夠?yàn)榭刂葡涔?jié)約大量的空間。

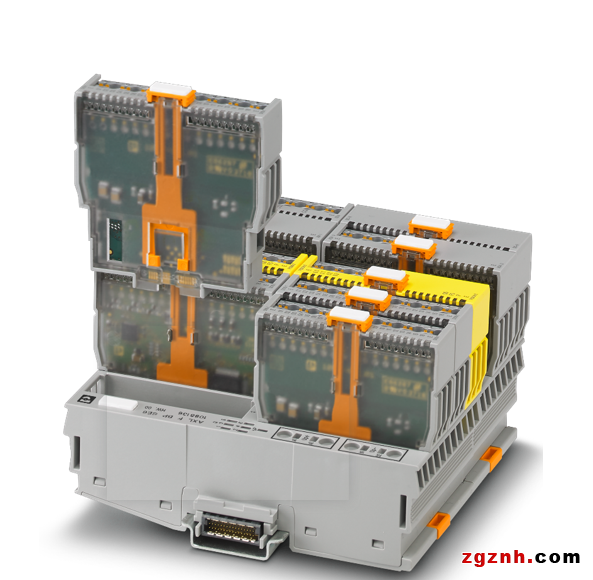

精巧的SE系列IO

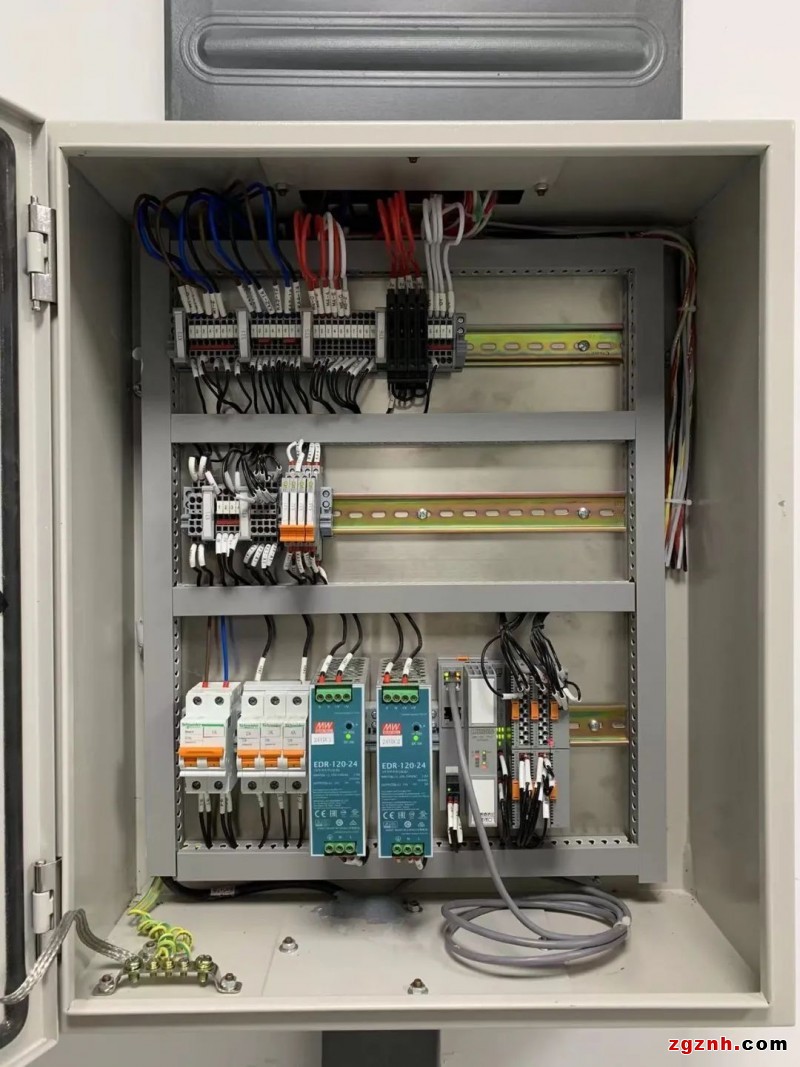

現場控制箱

Smart Element是高速、靈巧的IO產品，集抗振性、寬溫的設計（-25 °C ... 60 °C）以及插拔式連接端子于一體，能讓SE系列IO在各種惡劣的環境下安全穩定地運行。高達100MB速度的本地總線更是系統實時性的最佳保證。重要的是，SE系列IO極具性價比。

<3>.VISU+

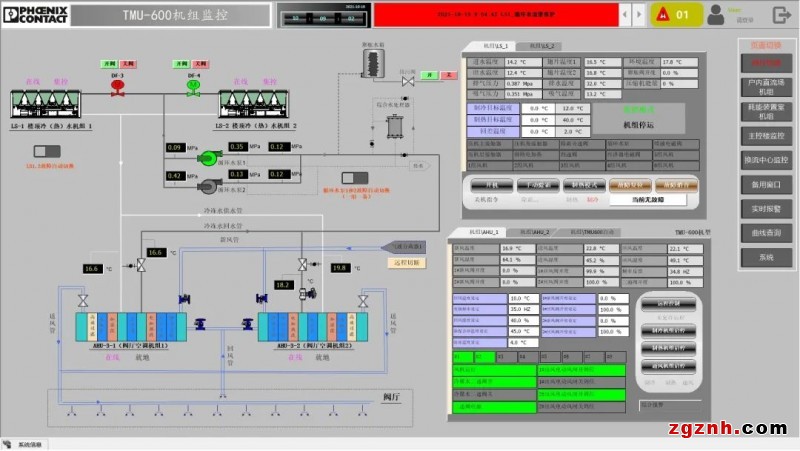

上位機應用圖

該項目的陸地暖通監控系統采用了菲尼克斯電氣經典SCADA軟件 – VISU+。由于VISU+使用基于XML技術的項目結構，不但項目非常小巧，也使得開發手段極具靈活性。同時VISU+支持ODBC連接主流的各種數據庫如ACCESS、SQLSERVER、MYSQL或Oracle等；通過軟件自動管理數據庫，VISU+能夠非常簡便地實現水晶報表、歷史數據分析及報警分析等功能。當然用戶也可以根據項目需求，通過VBA腳本或Windows API進行二次開發自己的應用。

在該項目的陸地暖通系統應用中，菲尼克斯電氣提供的整體解決方案通過控制器冗余、雙鏈路數據冗余保證了整套系統的可靠性和穩定性；通過PROFINET及IO診斷功能提高了系統的可追溯性和維護性；通過高性能的控制器及高速IO產品大大增強了系統的實時性。

在如今全球氣候變暖的背景下，中國提出了碳達峰、碳中和的長遠目標，是面向未來的、人類生態發展的必然選擇。菲尼克斯電氣集團也提出了賦能全電氣社會的戰略目標，并將憑借創新的基于IoT設計理念的自動化解決方案，賦能行業應用和行業耦合，推動綠色可持續發展。
