在工業現場，當出現站點與站點之間距離短，每個分站模塊數量較少的情況時，每個站點必須使用一個通訊耦合器在這些應用場景中，傳統解決方案必須部署多個通訊耦合器。于是CT-5711、CT-5721背板總線擴展模塊應運而生。只要子模塊總數不超過32個，一個通訊耦合器搭配多組CT-5711、CT-5721可實現多站點控制功能（最多擴展5組)，極大地減少現場額外耦合器的使用。其中5711是總線擴展主站模塊、5721是總線擴展從站模塊。在具體案例中，CT-5711和CT-5721的傳輸距離可達8m，同時使用方便、安裝簡單，對設備統一管理。



使用介紹

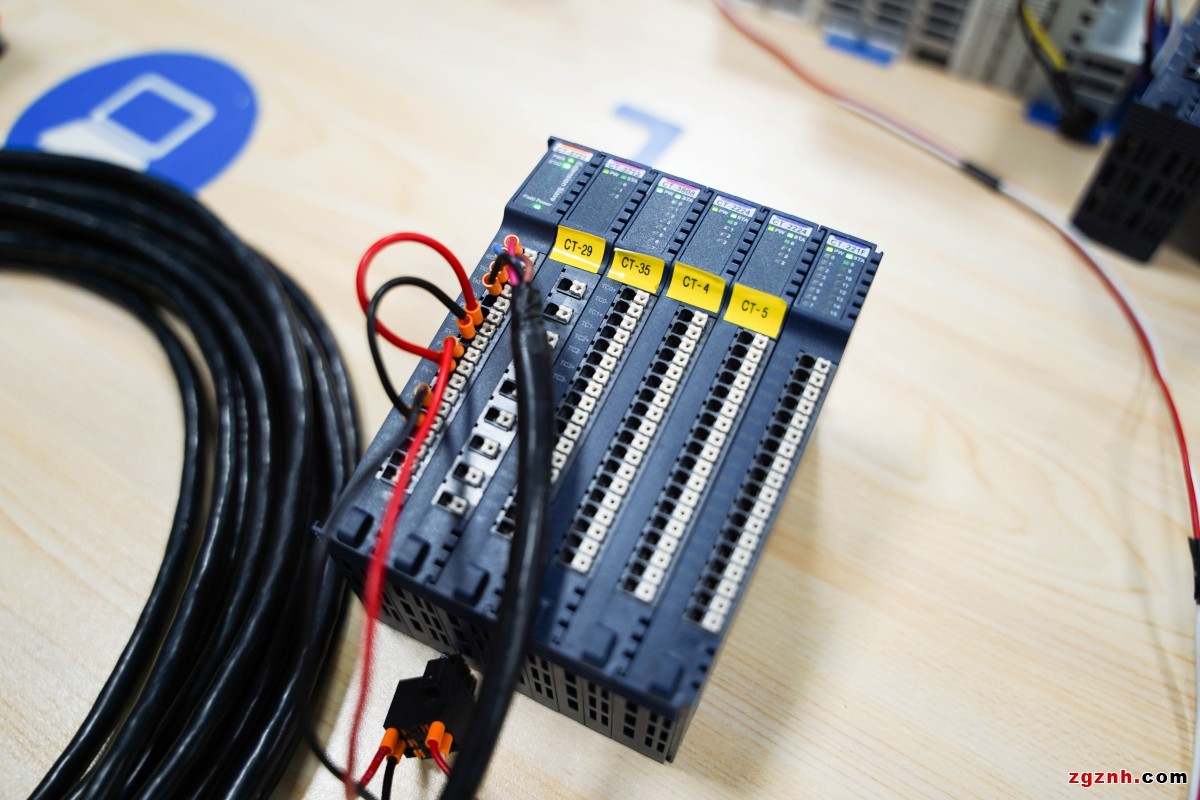

在使用上，您完全不必擔心。新模塊完全適配零點C系列所有協議的耦合器，兩種模塊需要搭配使用，模塊與模塊之間使用兩組屏蔽雙絞線進行連接。

○ 每個耦合器支持5711/5721數量：5組；

○ 5711和5721的連接線纜的距離：不超過8米；

下面為大家展示軟件配置

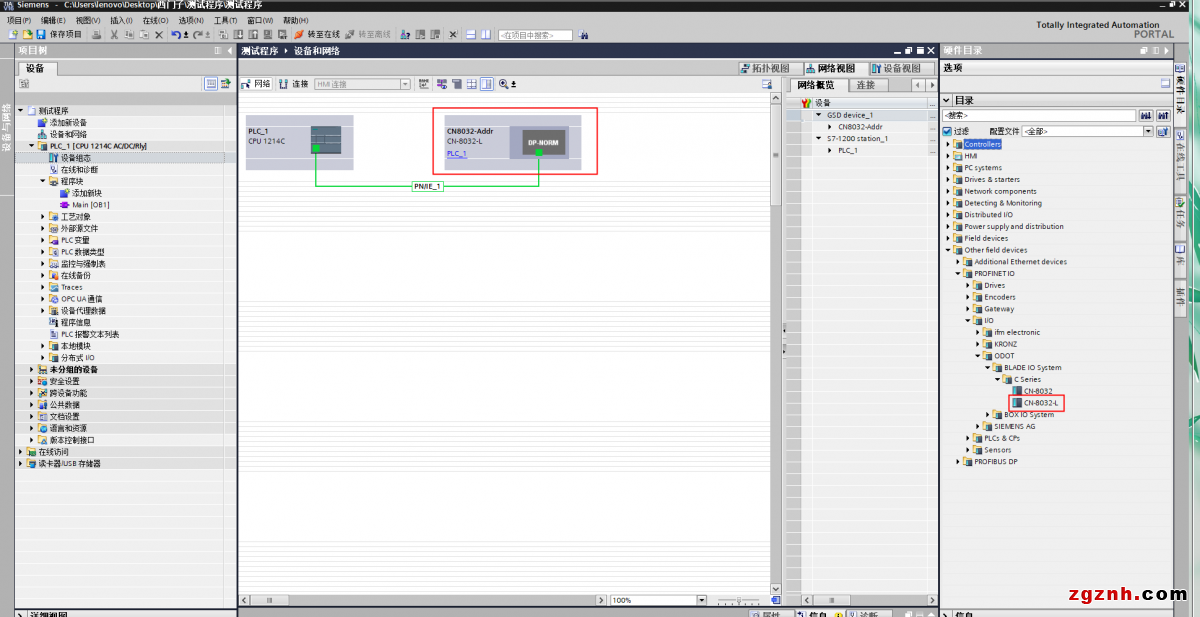

首先在網絡視圖里面把CN-8032-L拖入項目，連接到plc的子網中

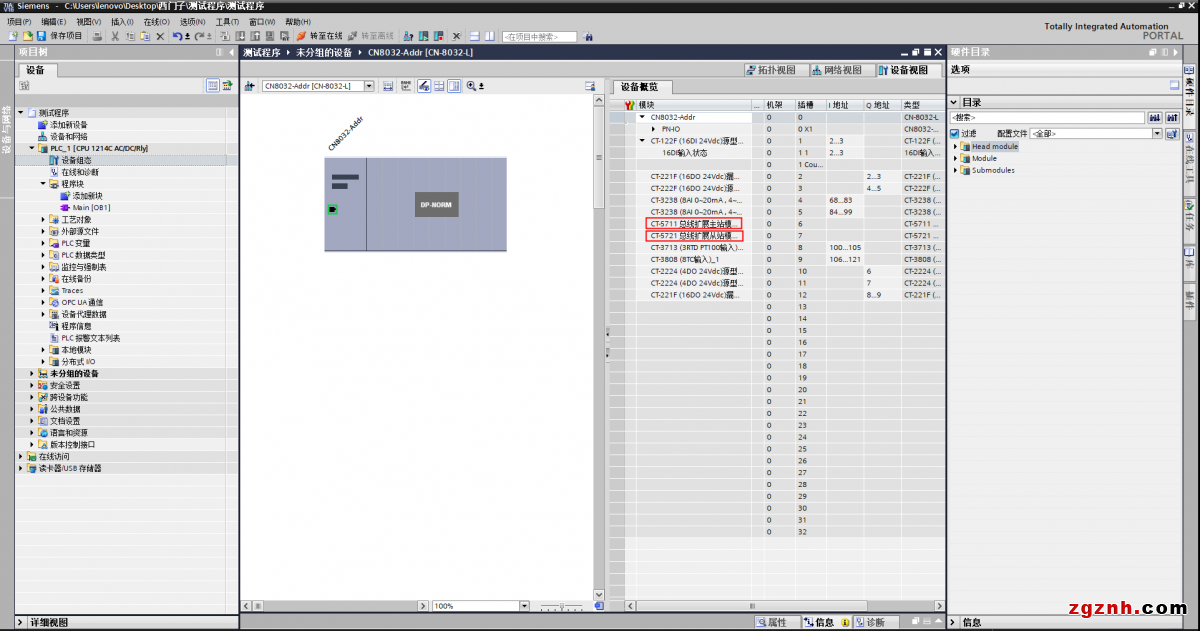

雙擊CN-8032-L進入設備視圖，按照實際模塊的組態，在設備視圖中進行組態

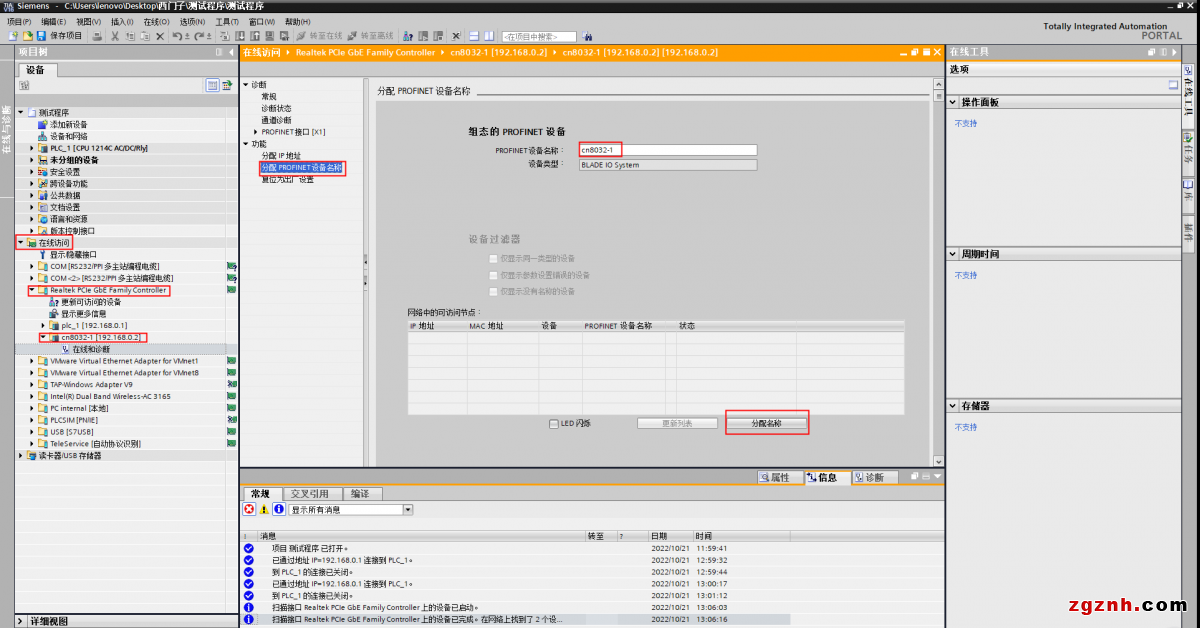

在線訪問本機網卡，搜索設備，并給CN-8032-L分配設備名稱

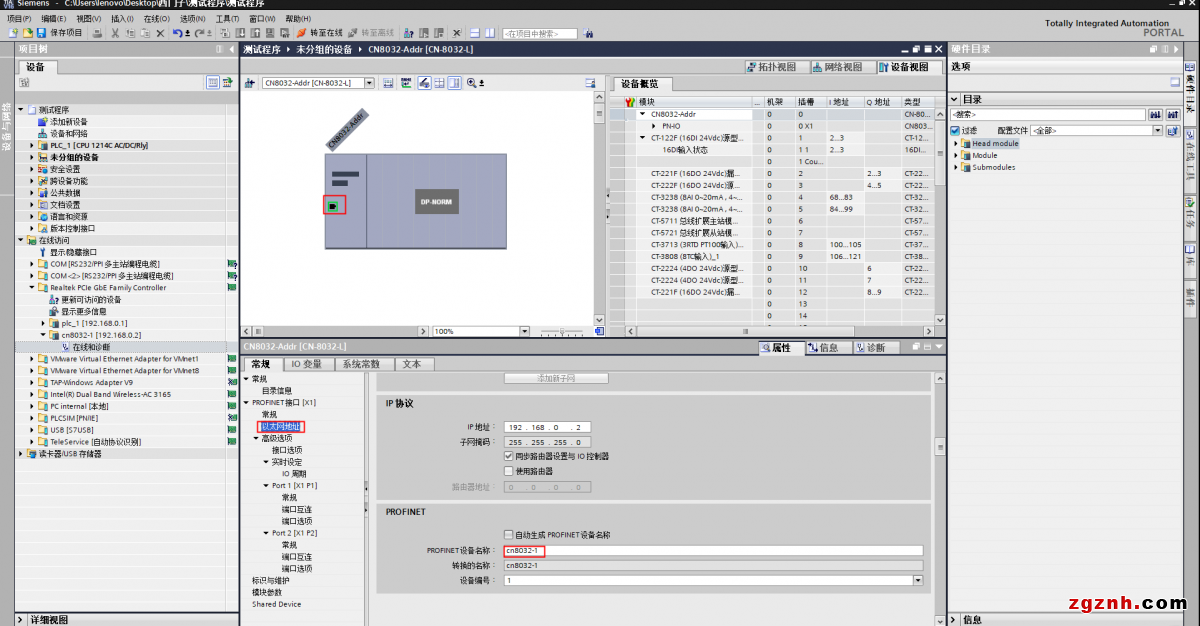

在網絡視圖中將CN-8032-L的設備名稱和實際設備名稱修改一致

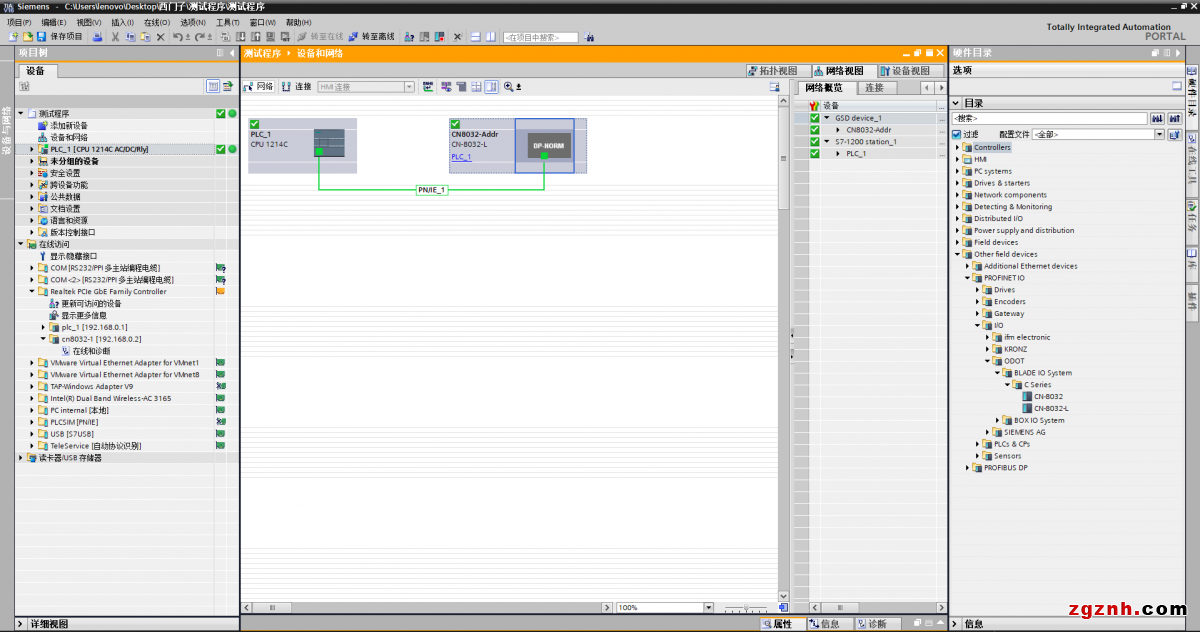

編譯下載轉至在線，進行監控

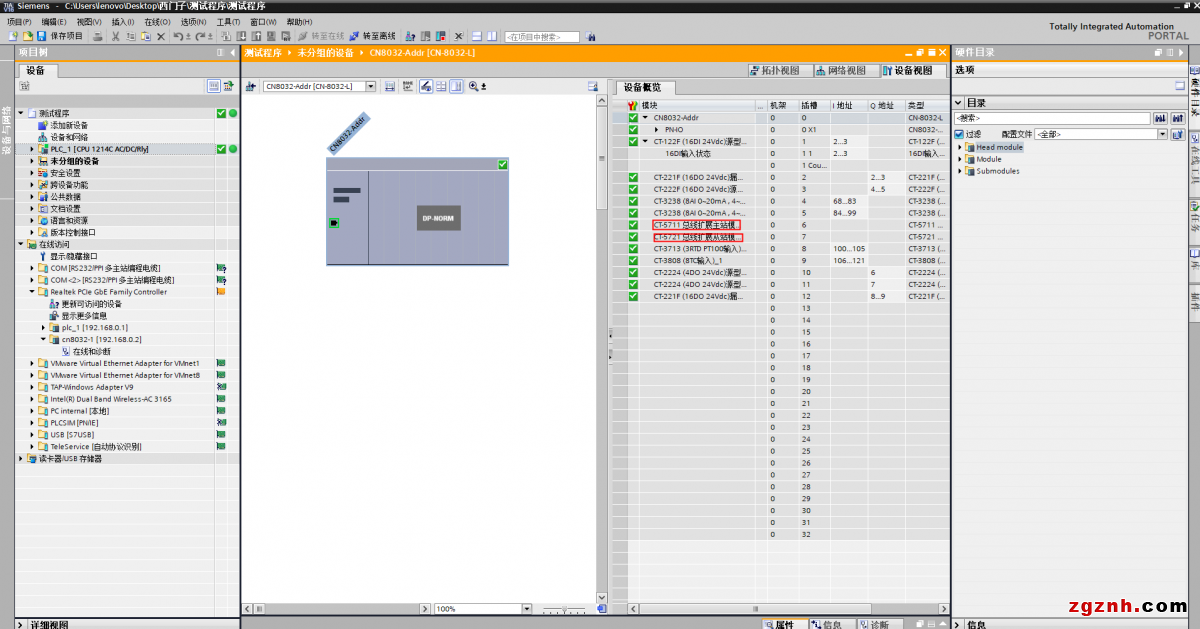

通訊正常，模塊輸入輸出正常

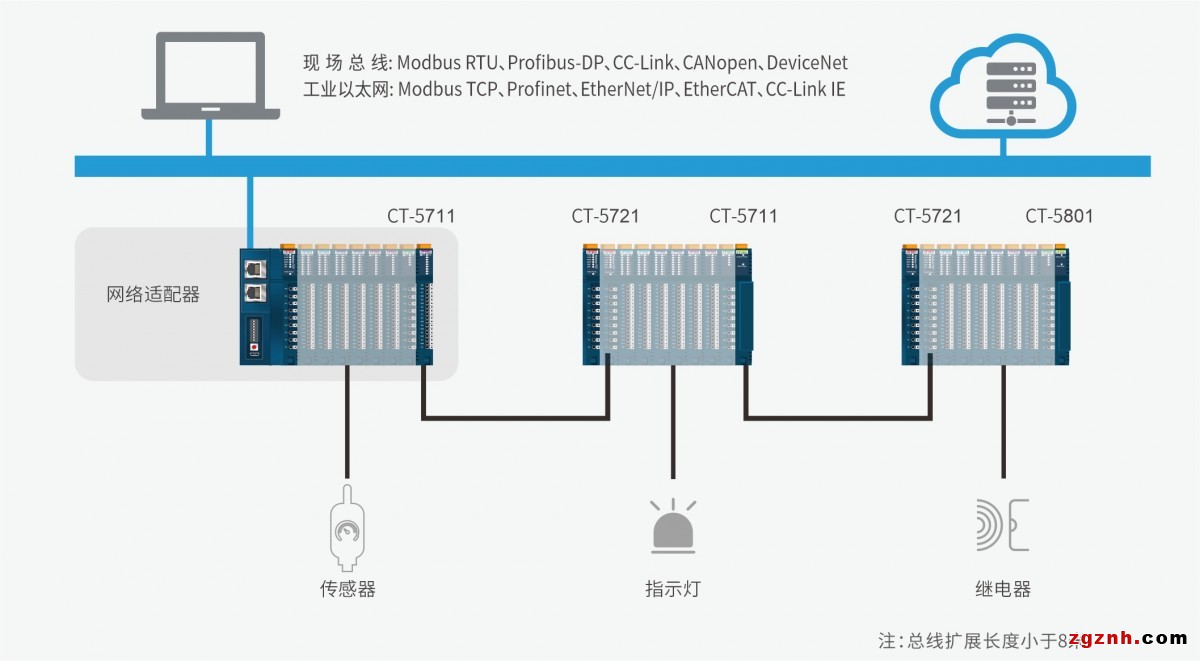

應用拓撲圖
